产品概述

单筒冷却机是回转窑系统中重要设备之一，该设备的作用是将从回转窑出来的熟料（1000-1200℃）通过筒体回转带动物料与空气进行充分热交换，使物料冷却到（200℃以下），同时提高熟料质量和易磨性，将冷却物料后的空气全部入窑，作为二次循环空气，提高了窑的热效率。

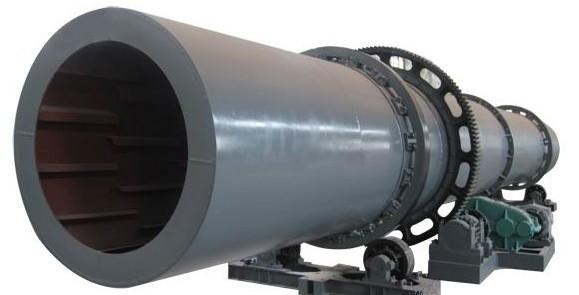

结构组成

1、筒体；2、前辊圈；3、后辊圈；4、齿轮；5、挡辊；6、拖辊；7、小齿轮；8、出料部分；9；扬板；10、减速机；11、电机；12、热风道；13、进料溜槽；14、炉体；15、冷却水等部分组成。

性能特点

一、从回转窑出来的熟料（1000-1200℃）通过筒体回转带动物料与空气进行充分热交换，使物料冷却到（200℃以下），同时提高熟料质量和易磨性。

二、将冷却物料后的空气全部入窑，作为二次循环空气，提高了窑的热效率。

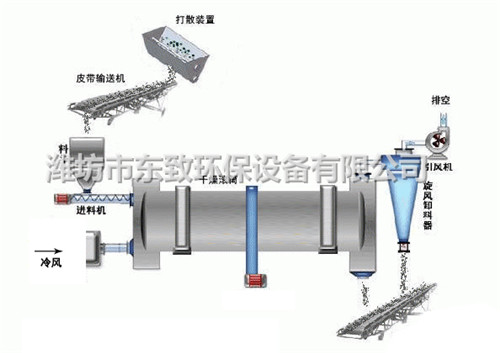

工作原理

冷却器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端流出，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使热物料得以冷却，然后在出料端经皮带机或螺旋输送机送出。

产品参数
